产品介绍

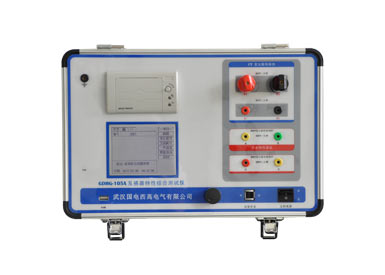

GDHG-105A 便携式互感器综合测试仪，主要用于现场检测CT/PT的伏安特性、变比、极性、退磁、5%10%的误差曲线、二次侧回路检查和工频交流耐压等，单机输出电压可达1000V，电流达到600A，能满足装机容量500KV输变电工程检测环境。实验时仅需设定测试电压/电流值，不需要设置步长，设备便能够自动升压/升流，并将互感器的伏安特性曲线或变比、极性等实验结果快速显示出来，支持数据保存和现场打印，不但省去手动调压、人工记录、描曲线等繁琐劳动，还能通过USB接口与笔记本电脑联机上传测试数据，进行编辑保存或打印。操作简单方便，提高工作效率，是现场检测的首选设备。

产品特点

• 安全可靠：

  国内首创MBC电源控制技术，单相AC220V输入电源，全隔离输出,设计更加科学合理,使用更加 安全可靠。

  注：其他同类产品工作电源与功率电源是分开输入方式，并且还需要使用三相AC380V双火线输 入才能满足实验要求，存在极大的安全隐患，容易造成使用人员触电甚至伤亡等事故。

• 符合国家检修规程：

  设备电源输出全部为真实电压和电流值，并且波形为标准正弦波，频率为50-60Hz；能够真正 有效模拟互感器的真实状态，符合国家相关检修规定。

• 功能齐全：

  可检测CT/PT的伏安特性、变比、极性、自动计算拐点电压和电流值及5%和10%误差曲线、二 次交流耐压、CT一次通流(二次回路检查)和CT退磁等项目，轻松实现一机多用。

• 接线方式简单：

  采用单电源输入端口；仅有8个测试端口就可完成CT/PT所有测试项目，接线方式安全简单，非 常适合现场使用，能够有效降低劳动强度，提高工作效率；

• 操作简单：采用旋转鼠标和大液晶显示器，操作方式简单，图形显示清晰，直观方便。
• 快速打印：采用热敏打印机，快速打印检测数据，非常适合进行现场数据对比。
• 大容量FLASH存储：可保存1000组试验数据，掉电后不丢失，可随时存取。
• USB接口：方便连接新式笔记本电脑，上传测试数据，进行编辑保存。
• 体积小，重量轻：方便现场使用。

技术参数

一）、主要测试功能
对于电流互感器（CT）：

• 伏安特性测试
• 变比测试
• 极性判别
• 5％和10％误差曲线
• 一次通流（二次回路检测）
• 退磁
• 工频交流耐压测试
• 自动计算打印伏安拐点值

对于电压互感器（PT）：

• 伏安特性测试
• 变比测试
• 极性判别
• 5％和10％误差曲线
• 工频交流耐压测试
• 退磁
• 自动计算打印伏安拐点值

二）、主要技术参数

• 工作电源： AC220V±10V
• 电源输入和输出频率： 50-60Hz
• 设备电源输出波形： 正弦波
• 伏安特性单机输出电压： 0-1000V
• 伏安输出电流： 0-15 A
• 变比试验单机输出电流： 0-600 A
• 误 差： I≤0.5%、U≤0.5%
• 工作温度： －10～40℃
• 相对湿度： <85%
• 外形尺寸： 400 X 300 X 280（mm）
• 伏安特性测试电压/电流参数设置对应表：
• 输出电压 0-200V 200-500V 500-1000V
• 输出电流 0-15A 0-10A 0-5A
